Sensor Magnético para Cilindros Pneumáticos, Segurança, Velocidade e diversas soluções na Indústria
O sensor magnético é um dos elementos essenciais em sistemas de automação industrial, especialmente quando se trata de cilindros pneumáticos. Este guia técnico-comercial apresenta uma visão abrangente sobre os diferentes tipos de sensores magnéticos, suas características, especificações e aplicações industriais.
O Que é um Sensor Magnético?
O sensor magnético é um dispositivo que detecta a presença de um campo magnético, geralmente proveniente de um ímã fixado no pistão de um cilindro pneumático. Quando o pistão se movimenta e se aproxima do sensor, um sinal é enviado ao sistema de controle.
Princípio de funcionamento:
- Tipo reed: contato magnético que fecha em presença do campo
- Tipo Hall: sensoriamento eletrônico com maior precisão e resposta
Sensor Magnético Industrial: Robustez e Precisão
O sensor magnético industrial é projetado para ambientes exigentes, com resistência a poeira, vibração, umidade e variações de temperatura. Normalmente, esses sensores são encapsulados e protegidos por carcaças de alto desempenho (geralmente em plástico técnico ou metal), garantindo longa vida útil mesmo em aplicações severas.
Aplicações comuns:
Linhas de montagem automatizadas
Máquinas de envase e embalagem
Sistemas de transporte e posicionamento

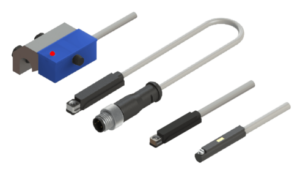

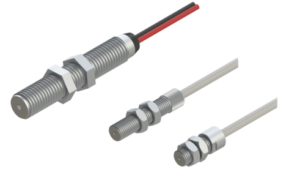

Tipos de Sensor Magnético para Cilindros Pneumáticos
O sensor magnético para cilindro é amplamente usado em sistemas pneumáticos, sendo instalado diretamente nas ranhuras do corpo do cilindro. Ele identifica a posição do pistão ao detectar o campo magnético do ímã embutido.
Benefícios:
Instalação fácil e rápida
Detecção sem desgaste mecânico
Alta repetibilidade na leitura
1. Sensor Magnético para Cilindro Pneumático 2 Fios (Tipo Reed)
Este tipo de sensor funciona como um contato tipo reed, com dois fios, geralmente utilizado em sistemas simples de automação.
Características técnicas:
Ligação direta com relés ou CLPs
Sinal de saída tipo NPN ou PNP passivo
Ideal para aplicações com limitação de cabeamento
| Característica | Especificação |
|---|---|
| Alimentação | 5 a 240 VCA/VCC |
| Saída | Contato fechado (reed switch) |
| Fios | 2 fios (sem polaridade) |
| LED indicador | Opcional (facilita diagnóstico) |
| Vantagem | Simplicidade e compatibilidade |
Aplicacoes típicas: Prensas, esteiras, máquinas de corte.
Produto sugerido: Sensor reed 2 fios com LED, encaixe para ranhura em T.
2. Sensor Magnético para Cilindro Pneumático 3 Fios
Mais versátil, o sensor magnético para cilindro pneumático 3 fios permite integração com sistemas de controle mais complexos, como CLPs, inversores de frequência ou módulos de segurança.
Características:
Alimentação separada do sinal de saída
Maior imunidade a interferências
Disponível com saída PNP ou NPN ativa
Aplicações típicas:
Linhas automatizadas com lógica de controle
Máquinas CNC e manipuladores robóticos
| Característica | Especificação |
| Alimentação | 10 a 30 VCC |
| Saída | NPN ou PNP (ativa) |
| Fios | 3 fios (positivo, negativo e sinal) |
| LED indicador | Integrado |
| Vantagem | Imunidade a ruídos, compatibilidade com CLPs |
Aplicacoes típicas: Sistemas com controle lógico, robótica, linhas automatizadas.
Produto sugerido: Sensor Hall 3 fios PNP com LED, cabo de 2 m, corpo plástico IP67.
3. Sensor Magnético Cilindro Pneumático Reed Dois Fios com LED
Esse modelo combina a simplicidade do sensor reed com a praticidade de um indicador LED, que facilita a instalação e a manutenção.
Vantagens:
Diagnóstico visual imediato (LED indica operação)
Alta durabilidade (sem componentes eletrônicos ativos)
Compatível com a maioria dos cilindros de corpo em alumínio
Exemplo de aplicação: Prensas pneumáticas e sistemas de corte automático.
| Característica | Especificação |
| Tipo | Reed switch com LED |
| Sinalização visual | Sim (LED integrado) |
| Tensão | 5 a 240 VCA/VCC |
| Compatibilidade | Amplamente compatível com vários cilindros |
Vantagem: Combina simplicidade e feedback visual.
Produto sugerido: Sensor reed 2 fios com LED, para ranhura C universal.
Sensor Magnético de Segurança
O sensor magnético de segurança é usado para verificar a posição de proteções móveis ou de elementos críticos em sistemas com risco operacionais, ou seja, onde é necessário garantir que determinada posição ou porta esteja fechada ou segura antes de iniciar o funcionamento da máquina. Esses sensores atendem normas como a NR-12 e são conectados a módulos de segurança.
Aplicacoes típicas:
- Portas de proteção de máquinas, células robotizadas;
- Dispositivos de proteção em linhas de montagem;
- Confirmação de travamento, Máquinas com zonas de risco.
Produto sugerido: Sensor magnético codificado para segurança com redundância.
Sensores Magnéticos de Segurança
