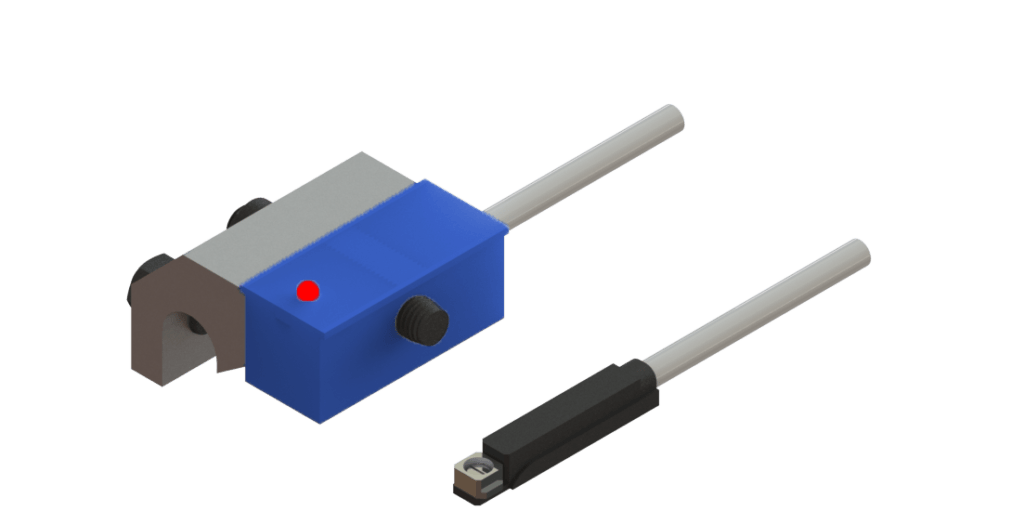

Sensores Magnéticos Reed-Switch
Os sensores reed switch são elementos por acionamento elétrico, sem contato físico. Operam com dois módulos, sendo um deles o elemento sensor e o outro o imã. São ligados através de dois fios e possibilitam um número elevado de operações.
Dentre suas aplicações, destacamos: automação de máquinas e equipamentos, cilindro pneumático; segurança de residências, portas, janelas, etc.
Especificações
| DATASHEET | CÓD NUMERICO | DESCRIÇÃO | FAMILIA | FORMATO | DIMENSIONAL | INVOLUCRO | SAÍDA | FUNÇÃO DE SAÍDA | ALIMENTAÇÃO | CORRENTE (carga) | QTD FIOS | TIPO DE CONEXÃO | STATUS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 07.021.1361/000 | RDS-10PL50-NA | Reed-switch | Tubular | Ø 10mm | Latão Niquelado | VCC/VCA 2 fios | Normal Aberta | < 250 Vca/Vcc | < 0,25A (12W) | 2 | Cabo 2m | Ativo | |
 | 07.021.2401/000 | RDS-12MR80-NA | Reed-switch | Tubular | M12x1 | Latão Niquelado | VCC/VCA 2 fios | Normal Aberta | < 250 Vca/Vcc | < 0,5A (12W) | 2 | Cabo 2m | Ativo |
| 07.021.2402/000 | RDS-12MR80-NA+NF | Reed-switch | Tubular | M12x1 | Latão Niquelado | VCC/VCA 3 fios | Reversível (A+F) | < 250 Vca/Vcc | < 1A (25W) | 3 | Cabo 2m | Ativo |
| 07.021.2402/001 | RDS-12MR80-NA+NF-05. | Reed-switch | Tubular | M12x1 | Latão Niquelado | VCC/VCA 3 fios | Reversível (A+F) | < 250 Vca/Vcc | < 1A (25W) | 3 | Cabo 5m | Ativo | |
| 07.021.2721/000 | RDS-1511PL-NA | Reed-switch | Tubular | M15x1 | Latão Niquelado | VCC/VCA 2 fios | Normal Aberta | < 250 Vca/Vcc | < 0,5A (12W) | 2 | Cabo 2m | Ativo | |
| 07.021.2722/000 | RDS-1511PL-NA+NF | Reed-switch | Tubular | M15x1 | Latão Niquelado | VCC/VCA 3 fios | Reversível (A+F) | < 250 Vca/Vcc | < 1A (25W) | 3 | Cabo 2m | Ativo |
| 07.021.2722/001 | RDS-1511PL-NA+NF-03. | Reed-switch | Tubular | M15x1 | Latão Niquelado | VCC/VCA 3 fios | Reversível (A+F) | < 250 Vca/Vcc | < 1A (25W) | 3 | Cabo 3m | Ativo | |
| 07.021.2722/002 | RDS-1511PL-NA+NF-05. | Reed-switch | Tubular | M15x1 | Latão Niquelado | VCC/VCA 3 fios | Reversível (A+F) | < 250 Vca/Vcc | < 1A (25W) | 3 | Cabo 5m | Ativo | |
| 07.021.2722/003 | RDS-1511PL-NA+NF-10. | Reed-switch | Tubular | M15x1 | Latão Niquelado | VCC/VCA 3 fios | Reversível (A+F) | < 250 Vca/Vcc | < 1A (25W) | 3 | Cabo 10m | Ativo | |
| 07.021.3776/000 | RDS-5/8USA-NA+NF | Reed-switch | Tubular | 5/8" UNF | Aço Inox 316 | VCC/VCA 3 fios | Reversível (A+F) | < 250 Vca/Vcc | < 1A (25W) | 3 | Cabo 2m | Ativo |
| 07.021.3826/000 | RDS-5/8USM-NA+NF | Reed-switch | Tubular | 5/8" UNF | Aço Inox 316 | VCC/VCA 3 fios | Reversível (A+F) | < 250 Vca/Vcc | < 1A (25W) | 3 | Conector M12 Metálico (4 pólos) | Ativo |
| 07.021.4163/000 | RDS-M-18CA-RR | Reed-switch | Tubular | M18x1 | Latão Niquelado | VCC/VCA 3 fios | Reversível (A+F) | < 250 Vca/Vcc | < 1A (25W) | 3 | Cabo 2m | Ativo | |
| 07.021.4163/001 | RDS-M-18CA-RR-10.PU | Reed-switch | Tubular | M18x1 | Latão Niquelado | VCC/VCA 3 fios | Reversível (A+F) | < 250 Vca/Vcc | < 1A (25W) | 3 | Cabo 10m PUR | Ativo | |
| 07.021.4201/000 | RDS-M-18CM-RA | Reed-switch | Tubular | M18x1 | Latão Niquelado | VCC/VCA 2 fios | Normal Aberta | < 250 Vca/Vcc | < 1A (25W) | 2 | Conector M12 Metálico (4 pólos) | Ativo |
| 07.021.4202/000 | RDS-M-18CM-RF | Reed-switch | Tubular | M18x1 | Latão Niquelado | VCC/VCA 2 fios | Normal Fechada | < 250 Vca/Vcc | < 1A (25W) | 2 | Conector M12 Metálico (4 pólos) | Ativo | |
| 07.021.4321/000 | RDS-M-18SA-RA | Reed-switch | Tubular | M18x1 | Latão Niquelado | VCC/VCA 2 fios | Normal Aberta | < 250 Vca/Vcc | < 1A (25W) | 2 | Cabo 2m | Ativo |
| 07.021.4322/000 | RDS-M-18SA-RF | Reed-switch | Tubular | M18x1 | Latão Niquelado | VCC/VCA 2 fios | Normal Fechada | < 250 Vca/Vcc | < 1A (25W) | 2 | Cabo 2m | Ativo | |
| 07.021.6723/000 | RDS-M-30CA-RR | Reed-switch | Tubular | M30x1,5 | Latão Niquelado | VCC/VCA 3 fios | Reversível (A+F) | < 250 Vca/Vcc | < 1A (25W) | 3 | Cabo 2m | Ativo |
| 07.021.6723/001 | RDS-M-30CA-RR-10.PU | Reed-switch | Tubular | M30x1,5 | Latão Niquelado | VCC/VCA 3 fios | Reversível (A+F) | < 250 Vca/Vcc | < 1A (25W) | 3 | Cabo 10m PUR | Ativo | |
| 07.021.6723/002 | RDS-M-30CA-RR-20.PU | Reed-switch | Tubular | M30x1,5 | Latão Niquelado | VCC/VCA 3 fios | Reversível (A+F) | < 250 Vca/Vcc | < 1A (25W) | 3 | Cabo 20m PUR | Ativo | |
| 07.021.6761/000 | RDS-M-30CM-RA | Reed-switch | Tubular | M30x1,5 | Latão Niquelado | VCC/VCA 2 fios | Normal Aberta | < 250 Vca/Vcc | < 1A (25W) | 2 | Conector M12 Metálico (4 pólos) | Ativo |
| 07.021.6762/000 | RDS-M-30CM-RF | Reed-switch | Tubular | M30x1,5 | Latão Niquelado | VCC/VCA 2 fios | Normal Fechada | < 250 Vca/Vcc | < 1A (25W) | 2 | Conector M12 Metálico (4 pólos) | Ativo |
| 07.022.0011/000 | RDS-PP/220-NA | Reed-switch | Não-Tubular | 80 x 20 x 15 mm | Plástico | VCC/VCA 2 fios | Normal Aberta | < 250 Vca/Vcc | < 0,5A (12W) | 2 | Cabo 2m | Ativo |
| 07.022.0011/001 | RDS-PP/220-NA-10. | Reed-switch | Não-Tubular | 80 x 20 x 15 mm | Plástico | VCC/VCA 2 fios | Normal Aberta | < 250 Vca/Vcc | < 0,5A (12W) | 2 | Cabo 10m | Ativo | |
| 07.022.0012/000 | RDS-PP/220-NA+NF | Reed-switch | Não-Tubular | 80 x 20 x 15 mm | Plástico | VCC/VCA 3 fios | Reversível (A+F) | < 250 Vca/Vcc | < 1A (25W) | 3 | Cabo 2m | Ativo |
| 07.022.0051/000 | RDS-PT-NA+NF | Reed-switch | Não-Tubular | 51 x 22 x 10 mm | Plástico | VCC/VCA 3 fios | Reversível (A+F) | < 250 Vca/Vcc | < 1A (25W) | 3 | Cabo 2m | Ativo |
| 07.022.0101/000 | RDS-30R-A+IMA | Reed-switch | Não-Tubular | 44 x 9 x 11 mm | Plástico | VCC/VCA 2 fios | Normal Aberta | < 250 Vca/Vcc | < 0,25A (12W) | 2 | 30cm de Fio | Ativo |
| 07.022.0111/000 | RDS-30C-A+IMA | Reed-switch | Não-Tubular | 44 x 9 x 11 mm | Plástico | VCC/VCA 2 fios | Normal Aberta | < 250 Vca/Vcc | < 0,25A (12W) | 2 | Cabo 2m | Ativo |
| 07.022.0121/000 | RDS-30S-A+IMA | Reed-switch | Não-Tubular | 44 x 9 x 11 mm | Alumínio | VCC/VCA 2 fios | Normal Aberta | < 250 Vca/Vcc | < 0,25A (12W) | 2 | Cabo 2m | Ativo | |
| 07.022.0201/000 | RDS-34R-AN | Reed-switch | Não-Tubular | 34 x 15.5 x 15 mm | Plástico | NPN | Normal Aberta | 10 a 30 Vcc | < 0,4A | 3 | Cabo 2m | Ativo |
| 07.022.0201/001 | RDS-34R-AN-05. | Reed-switch | Não-Tubular | 34 x 15.5 x 15 mm | Plástico | NPN | Normal Aberta | 10 a 30 Vcc | < 0,4A | 3 | Cabo 5m | Ativo | |
| 07.022.0211/000 | RDS-34R-AP | Reed-switch | Não-Tubular | 34 x 15.5 x 15 mm | Plástico | PNP | Normal Aberta | 10 a 30 Vcc | < 0,4A | 3 | Cabo 2m | Ativo |
| 07.022.0211/001 | RDS-34R-AP-02.PU | Reed-switch | Não-Tubular | 34 x 15.5 x 15 mm | Plástico | PNP | Normal Aberta | 10 a 30 Vcc | < 0,4A | 3 | Cabo 2m PUR | Ativo | |
| 07.022.0211/002 | RDS-34R-AP-05. | Reed-switch | Não-Tubular | 34 x 15.5 x 15 mm | Plástico | PNP | Normal Aberta | 10 a 30 Vcc | < 0,4A | 3 | Cabo 5m | Ativo | |
| 07.022.0211/003 | RDS-34R-AP+0.3M308SA1 | Reed-switch | Não-Tubular | 34 x 15.5 x 15 mm | Plástico | PNP | Normal Aberta | 10 a 30 Vcc | < 0,4A | 3 | Cabo 30cm + Conector M8 (3 pólos) | Ativo | |
| 07.022.0211/004 | RDS-34R-AP+01.M3SA1 | Reed-switch | Não-Tubular | 34 x 15.5 x 15 mm | Plástico | PNP | Normal Aberta | 10 a 30 Vcc | < 0,4A | 3 | Cabo 1m + M12 Metálico (4 pólos) | Ativo | |
| 07.022.0231/000 | RDS-34R-A | Reed-switch | Não-Tubular | 34 x 15.5 x 15 mm | Plástico | VCC/VCA 2 fios | Normal Aberta | < 250 Vca/Vcc | < 0,25A (12W) | 2 | Cabo 2m | Ativo | |
| 07.022.0251/000 | RDS-34R-AW | Reed-switch | Não-Tubular | 34 x 15.5 x 15 mm | Plástico | VCC/VCA 2 fios | Normal Aberta | 20 a 250 Vca | < 0,25A (12W) | 2 | Cabo 2m | Ativo |
| 07.022.0301/000 | RDS-34RF-AN | Reed-switch | Não-Tubular | 34 x 15.5 x 15 mm | Plástico | NPN | Normal Aberta | 10 a 30 Vcc | < 0,4A | 3 | Conector M8 Metálico (3 pólos) | Ativo | |
| 07.022.0311/000 | RDS-34RF-AP | Reed-switch | Não-Tubular | 34 x 15.5 x 15 mm | Plástico | PNP | Normal Aberta | 10 a 30 Vcc | < 0,4A | 3 | Conector M8 Metálico (3 pólos) | Ativo |
| 07.022.0701/000 | RDS-TS33A-AP | Reed-switch | Não-Tubular | 33 x 5 x 6 mm | Plástico | PNP | Normal Aberta | 10 a 30 Vcc | < 0,5A (10W) | 3 | Cabo 2m | Ativo | |
| 07.022.0701/001 | RDS-TS33A-AP+0.3M308SA1 | Reed-switch | Não-Tubular | 33 x 5 x 6 mm | Plástico | PNP | Normal Aberta | 10 a 30 Vcc | < 0,5A (10W) | 3 | Cabo 30cm + Conector M8 (3 pólos) | Ativo |
| 07.022.0701/002 | RDS-TS33A-AP+05.M308SA1 | Reed-switch | Não-Tubular | 33 x 5 x 6 mm | Plástico | PNP | Normal Aberta | 10 a 30 Vcc | < 0,5A (10W) | 3 | Cabo 5m + Conector M8 (3 pólos) | Ativo | |
| 07.022.0701/003 | RDS-TS33A-AP-05. | Reed-switch | Não-Tubular | 33 x 5 x 6 mm | Plástico | PNP | Normal Aberta | 10 a 30 Vcc | < 0,5A (10W) | 3 | Cabo 5m | Ativo | |
| 07.022.0701/005 | RDS-TS33A-AP+0.3M3SA1 | Reed-switch | Não-Tubular | 33 x 5 x 6 mm | Plástico | PNP | Normal Aberta | 10 a 30 Vcc | < 0,5A (10W) | 3 | Cabo 30cm + M12 Metálico (4 pólos) | Ativo | |
| 07.022.0701/006 | RDS-TS33A-AP+01.M308SA1 | Reed-switch | Não-Tubular | 33 x 5 x 6 mm | Plástico | PNP | Normal Aberta | 10 a 30 Vcc | < 0,5A (10W) | 3 | Cabo 1m + Conector M8 (3 pólos) | Ativo | |
| 07.022.0701/008 | RDS-TS33A-AP+0.6M308SA1 | Reed-switch | Não-Tubular | 33 x 5 x 6 mm | Plástico | PNP | Normal Aberta | 10 a 30 Vcc | < 0,5A (10W) | 3 | Cabo 60cm + Conector M8 (3 pólos) | Ativo |
| 07.022.0701/013 | RDS-TS33A-AP-10. | Reed-switch | Não-Tubular | 33 x 5 x 6 mm | Plástico | PNP | Normal Aberta | 10 a 30 Vcc | < 0,5A (10W) | 3 | Cabo 10m | Ativo | |
| 07.022.0701/014 | RDS-TS33A-AP+02.M308SA2 | Reed-switch | Não-Tubular | 33 x 5 x 6 mm | Plástico | PNP | Normal Aberta | 10 a 30 Vcc | < 0,5A (10W) | 3 | Cabo 2m PUR + Conector M8 (3 pólos) | Ativo | |
| 07.022.0702/000 | RDS-TS33A-AN | Reed-switch | Não-Tubular | 33 x 5 x 6 mm | Plástico | NPN | Normal Aberta | 10 a 30 Vcc | < 0,5A (10W) | 3 | Cabo 2m | Ativo | |
| 07.022.0702/001 | RDS-TS33A-AN+0.3M308SA1 | Reed-switch | Não-Tubular | 33 x 5 x 6 mm | Plástico | NPN | Normal Aberta | 10 a 30 Vcc | < 0,5A (10W) | 3 | Cabo 30cm + Conector M8 (3 pólos) | Ativo |
| 07.022.0703/000 | RDS-TS33A-AW | Reed-switch | Não-Tubular | 33 x 5 x 6 mm | Plástico | VCC/VCA 2 fios | Normal Aberta | 10 a 30 Vca/Vcc | < 0,15A | 2 | Cabo 2m | Ativo |
| 07.022.0703/001 | RDS-TS33A-AW+0.3M308SA1 | Reed-switch | Não-Tubular | 33 x 5 x 6 mm | Plástico | VCC/VCA 2 fios | Normal Aberta | 10 a 30 Vca/Vcc | < 0,15A | 2 | Cabo 30cm + Conector M8 (3 pólos) | Ativo |
| 07.022.0703/002 | RDS-TS33A-AW-03. | Reed-switch | Não-Tubular | 33 x 5 x 6 mm | Plástico | VCC/VCA 2 fios | Normal Aberta | 10 a 30 Vca/Vcc | < 0,15A | 2 | Cabo 3m | Ativo | |
| 07.022.0703/003 | RDS-TS33A-AW-05. | Reed-switch | Não-Tubular | 33 x 5 x 6 mm | Plástico | VCC/VCA 2 fios | Normal Aberta | 10 a 30 Vca/Vcc | < 0,15A | 2 | Cabo 5m | Ativo | |
| 07.022.0703/004 | RDS-TS33A-AW+0.3M3SA1 | Reed-switch | Não-Tubular | 33 x 5 x 6 mm | Plástico | VCC/VCA 2 fios | Normal Aberta | 10 a 30 Vca/Vcc | < 0,15A | 2 | Cabo 30cm + M12 Metálico (4 pólos) | Ativo | |
| 07.022.0703/005 | RDS-TS33A-AW+02.M308SA1 | Reed-switch | Não-Tubular | 33 x 5 x 6 mm | Plástico | VCC/VCA 2 fios | Normal Aberta | 10 a 30 Vca/Vcc | < 0,15A | 2 | Cabo 2m + M12 Metálico (4 pólos) | Ativo | |
| 07.022.0704/000 | RDS-TS33A-AU | Reed-switch | Não-Tubular | 33 x 5 x 6 mm | Plástico | VCC/VCA 2 fios | Normal Aberta | 5 a 240 Vca/Vcc | < 0,12A (10W) | 2 | Cabo 2m | Ativo | |
| 07.041.1002/000 | MEH-M-8EF-PA/TFL | Efeito Hall | Tubular | M8x1 | Latão Niquelado | PNP | Normal Aberta | 10 a 30 Vcc | < 50 mA | 3 | Conector M8 Metálico (3 pólos) | Ativo | |
| 07.041.2083/000 | MEH-M-12EA-NF/TFL+AD | Efeito Hall | Tubular | M12x1 | Latão Niquelado | NPN | Normal Fechada | 10 a 30 Vcc | < 50 mA | 3 | Cabo 2m | Ativo | |
| 07.041.2301/400 | MEH-M-12CMV-NA/TFL+AD | Efeito Hall | Tubular | M12x1 | Latão Niquelado | NPN | Normal Aberta | 10 a 30 Vcc | < 50 mA | 3 | Conector M12 Metálico (4 pólos) | Ativo | |
| 07.042.0001/000 | MEH-TS33A-NA/TFL | Efeito Hall | Não-Tubular | 33 x 5 x 6 mm | Plástico | NPN | Normal Aberta | 10 a 30 Vcc | < 50 mA | 3 | Cabo 2m | Ativo | |
| 07.042.0001/001 | MEH-TS33A-NA/TFL+0.3M308SA1 | Efeito Hall | Não-Tubular | 33 x 5 x 6 mm | Plástico | NPN | Normal Aberta | 10 a 30 Vcc | < 50 mA | 3 | Cabo 30cm + Conector M8 (3 pólos) | Ativo | |
| 07.042.0002/000 | MEH-TS33A-PA/TFL | Efeito Hall | Não-Tubular | 33 x 5 x 6 mm | Plástico | PNP | Normal Aberta | 10 a 30 Vcc | < 50 mA | 3 | Cabo 2m | Ativo | |
| 07.042.0002/001 | MEH-TS33A-PA/TFL+0.3M308SA1 | Efeito Hall | Não-Tubular | 33 x 5 x 6 mm | Plástico | PNP | Normal Aberta | 10 a 30 Vcc | < 50 mA | 3 | Cabo 30cm + Conector M8 (3 pólos) | Ativo |
| 07.042.0002/002 | MEH-TS33A-PA/TFL+0.3M3SA1 | Efeito Hall | Não-Tubular | 33 x 5 x 6 mm | Plástico | PNP | Normal Aberta | 10 a 30 Vcc | < 50 mA | 3 | Cabo 30cm + M12 Metálico (4 pólos) | Ativo | |
| 07.042.0003/000 | MEH-TS33A-NF/TFL | Efeito Hall | Não-Tubular | 33 x 5 x 6 mm | Plástico | NPN | Normal Fechada | 10 a 30 Vcc | < 50 mA | 3 | Cabo 2m | Ativo | |
| 07.042.0003/001 | MEH-TS33A-NF/TFL+0.3M308SA1 | Efeito Hall | Não-Tubular | 33 x 5 x 6 mm | Plástico | NPN | Normal Fechada | 10 a 30 Vcc | < 50 mA | 3 | Cabo 30cm + Conector M8 (3 pólos) | Ativo | |
| 07.042.0004/000 | MEH-TS33A-PF/TFL | Efeito Hall | Não-Tubular | 33 x 5 x 6 mm | Plástico | PNP | Normal Fechada | 10 a 30 Vcc | < 50 mA | 3 | Cabo 2m | Ativo | |
| 07.042.0004/001 | MEH-TS33A-PF/TFL+0.3M308SA1 | Efeito Hall | Não-Tubular | 33 x 5 x 6 mm | Plástico | PNP | Normal Fechada | 10 a 30 Vcc | < 50 mA | 3 | Cabo 30cm + Conector M8 (3 pólos) | Ativo |
