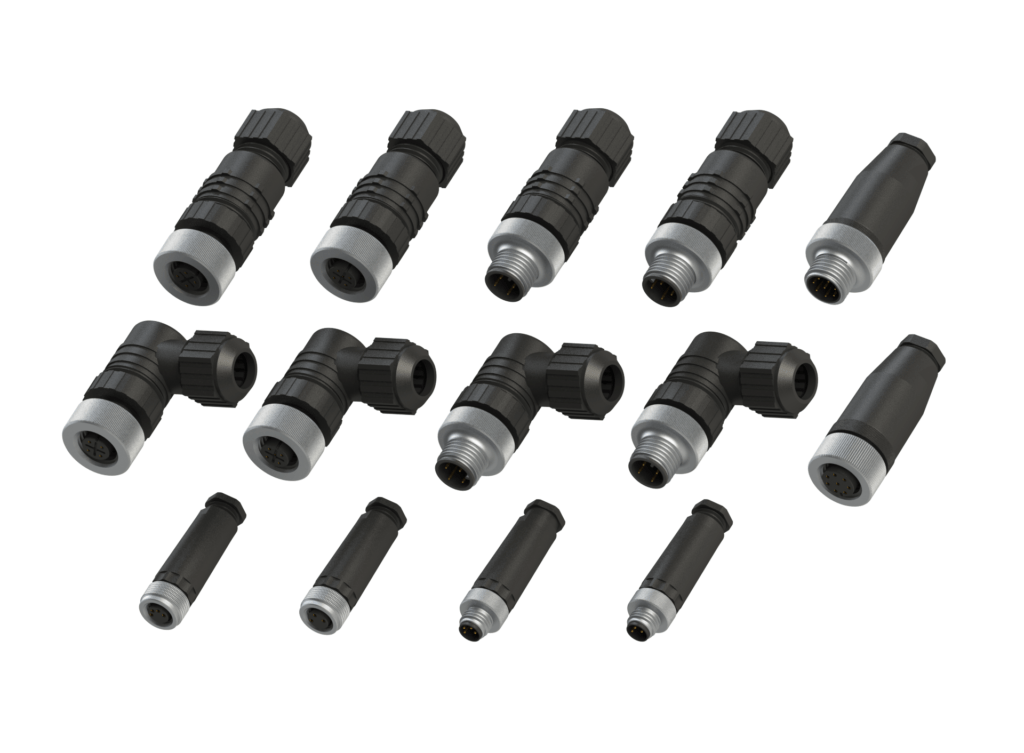

Conectores Montáveis
Os conectores montáveis, ou modulares, são usados amplamente na indústria para conexão elétrica de sensores e demais dispositivos. Pode ser composto por 3, 4, 5 ou 8 vias de sinais elétricos. Suas principais caraterísticas são: conexões tipo macho ou fêmea, axial (reto ou 180º) e radial (curvo ou 90º), diâmetros de M08 ou M12.
Os conectores montáveis permitem a desmontagem de suas partes, facilitando a conexão dos cabos de sinais em cada etapa de instalação.
Especificações
| DATASHEET | CÓD NUMERICO | DESCRIÇÃO | SUBSTITUTO | FORMATO | TIPO | INVOLUCRO | ALIMENTAÇÃO | CORRENTE (carga) | QUANTIDADE DE FIOS | TIPO DE CONEXÃO | STATUS |
|---|---|---|---|---|---|---|---|---|---|---|---|
 | 09.011.2301/000 | CDL12F/5S-0A | AXIAL | M12x1 | Plástico | < 30 Vca (36 Vcc) | < 3A | 5 | FEMEA | Ativo | |
| 09.011.2302/000 | CDL12F/5S-0C | RADIAL | M12x1 | Plástico | < 30 Vca (36 Vcc) | < 3A | 5 | FEMEA | Ativo | |
| 09.011.2401/000 | CDL12M/5S-0A | AXIAL | M12x1 | Plástico | < 30 Vca (36 Vcc) | < 3A | 5 | MACHO | Ativo | |
| 09.011.2402/000 | CDL12M/5S-0C | RADIAL | M12x1 | Plástico | < 30 Vca (36 Vcc) | < 3A | 5 | MACHO | Ativo | |
| 09.011.2501/000 | CDL12F/4S-0A | AXIAL | M12x1 | Plástico | < 250 Vca (300 Vcc) | < 3A | 4 | FEMEA | Ativo | |
| 09.011.2502/000 | CDL12F/4S-0C | RADIAL | M12x1 | Plástico | < 250 Vca (300 Vcc) | < 3A | 4 | FEMEA | Ativo | |
| 09.011.2601/000 | CDL12M/4S-0A | AXIAL | M12x1 | Plástico | < 250 Vca (300 Vcc) | < 3A | 4 | MACHO | Ativo | |
| 09.011.2602/000 | CDL12M/4S-0C | RADIAL | M12x1 | Plástico | < 250 Vca (300 Vcc) | < 3A | 4 | MACHO | Ativo | |
| 09.011.2701/000 | CDA12F/8S-0A | 09.011.2802/000 | AXIAL | M12x1 | Plástico | < 30 Vca (36 Vcc) | < 3A | 8 | FEMEA | Inativo | |
| 09.011.2702/000 | CDL12M/8S-0A | AXIAL | M12x1 | Plástico | < 30 Vca (36 Vcc) | < 3A | 8 | MACHO | Ativo | ||
| 09.011.2801/000 | CDA12M/8S-0A | 09.011.2702/000 | AXIAL | M12x1 | Plástico | < 30 Vca (36 Vcc) | < 3A | 8 | MACHO | Inativo | |
| 09.011.2802/000 | CDL12F/8S-0A | AXIAL | M12x1 | Plástico | < 30 Vca (36 Vcc) | < 3A | 8 | FEMEA | Ativo | ||
| 09.011.6001/000 | CDL08F/4S-0A | AXIAL | M8x1 | Plástico | < 30 Vca (36 Vcc) | < 3A | 4 | FEMEA | Ativo | |
| 09.011.6011/000 | CDL08M/4S-0A | AXIAL | M8x1 | Plástico | < 30 Vca (36 Vcc) | < 3A | 4 | MACHO | Ativo | |
| 09.011.6021/000 | CDL08F/3S-0A | AXIAL | M8x1 | Plástico | < 30 Vca (36 Vcc) | < 3A | 3 | FEMEA | Ativo | |
| 09.011.6031/000 | CDL08M/3S-0A | AXIAL | M8x1 | Plástico | < 30 Vca (36 Vcc) | < 3A | 3 | MACHO | Ativo |
